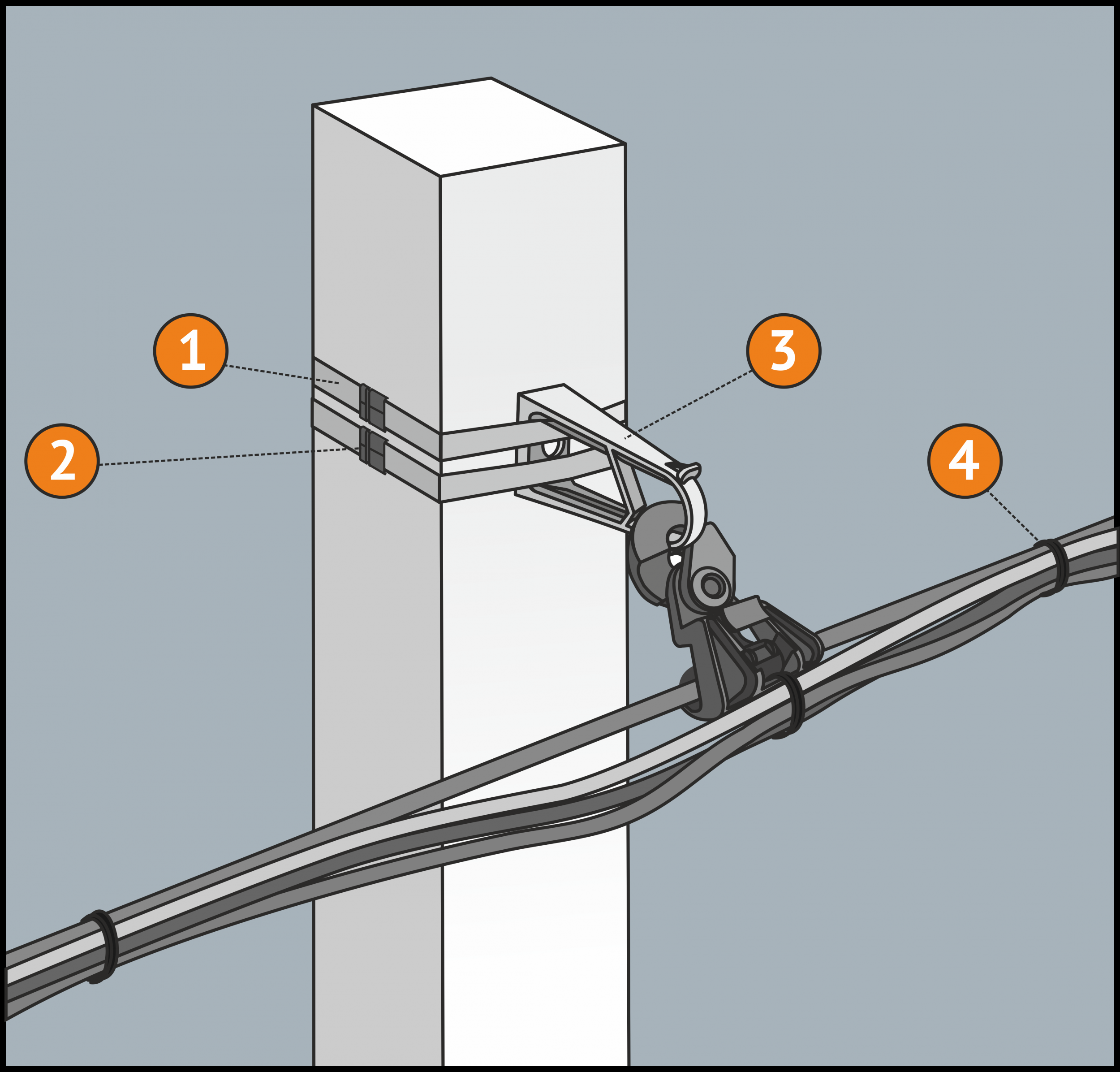

Рис. 3 Промежуточное крепление СИП .

№

Наименование

Кол-во (шт, м )

1

Монтажная лента F 207

2 метра

В данной системе применяется самонесущий изолированный провод с изолированной несущей нулевой жилой СИП-2. Изоляция провода выполнена из светостабилизированного полимерного материала, нулевая жила несет всю механическую нагрузку, могут добавляться дополнительные жилы для уличного освещения. Сечение фазных жил от 16 до 150мм2, сечение несущей нулевой жилы 25-95 мм2 в зависимости от механических и электрических требований системы.

Окончательный расчет арматуры зависит от Сечения СИП, углов поворотов линии, длины пролетов и других факторов влияющих на механические и электрические требования ВЛ.

2

Скрепа для крепления ленты А 200

2

3

Комплект промежуточной подвески ES 1500

1

4

Кабельный ремешок S180

3

5

Провод СИП-2 3х50+1х54,6

согласно проекта
